什么是5軸加工？5軸加工技術通過多維度運動控制，實現了復雜零件一次裝夾、多面成型的高效精密加工。
在現代制造業中，5軸加工技術正以其卓越的精度和靈活性，成為航空航天、精密模具、醫療器械等高端領域的核心技術。這項技術不僅代表著數控加工的最高水平，更是企業提升制造能力、贏得市場競爭的關鍵裝備。
一、5軸加工的基本概念
5軸加工中心是在傳統三線性軸（X、Y、Z）基礎上，增加了兩個旋轉軸（A/B/C）的高端數控設備。這種結構使得刀具能夠從任意方向接近工件，實現了真正的空間多維加工能力。
與傳統的三軸加工相比，5軸加工的最大特點是能夠通過一次裝夾完成復雜零件的全方位加工。這不僅消除了多次裝夾帶來的累積誤差，更大幅提升了加工效率和精度穩定性。
二、5軸加工的核心技術優勢
1.卓越的幾何能力
5軸加工中心能夠輕松應對深腔、斜面、異形曲面等復雜幾何特征。對于葉輪、葉片、發動機整體機匣等具有復雜空間曲面的零件，5軸加工展現出不可替代的優勢。
2.精度與效率的完美統一
通過一次裝夾完成多面加工的技術特點，5軸加工徹底消除了因多次重新裝夾帶來的重復定位誤差。同時，通過優化刀具姿態，可以使用更短、剛性更好的刀具，實現大切深、高轉速的強力切削。
3.智能的RTCP控制
RTCP（刀具中心點旋轉控制）功能是5軸加工的核心技術。它能夠?qū)崟r補償因旋轉軸運動產生的刀尖點位置偏移，使編程人員只需關注刀具與工件的相對運動軌跡，極大簡化了編程復雜度，確保了加工精度。

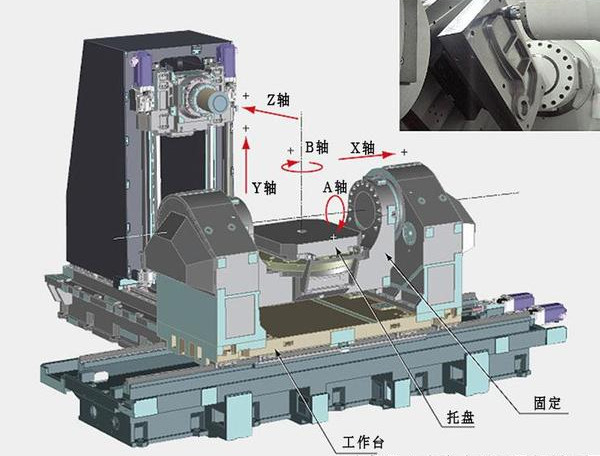

三、5軸加工的主要結構形式
根據旋轉軸的配置方式，5軸加工中心主要分為三種結構類型：
1.雙擺臺結構
采用工作臺完成全部旋轉運動，特別適合中小型零件的精密加工，在保證剛性的同時實現優異的動態性能。
2.雙擺頭結構
將旋轉軸全部集成在主軸側，完美解決大型工件加工時的空間限制問題，廣泛應用于航空航天、能源裝備等領域。
3.擺頭擺臺復合型結構
巧妙平衡了加工范圍與靈活性，成為應對復雜工藝需求的理想選擇，在模具制造、精密醫療等領域表現卓越。
5軸控制軟件
5軸控制軟件對5軸機床的運行無疑起著決定性的作用。選擇合適的CAD / CAM軟件包對于充分利用您的機器至關重要。
當你進行高速5軸加工時，機床上的伺服驅動器和響應時間對于避免加工時的短路或過沖非常重要，機器中的控制器必須能夠以足夠快的速度處理數據。同時，創建5軸程序的軟件必須能夠創建出色的平滑代碼，以便機器能夠順暢地運動
5軸工具感應
高生產率是5軸加工的好處，但也增加了出錯的風險，例如使用損壞的刀具或錯誤的刀具。減少這些錯誤的一種方法是選擇一種工具檢測系統。
避免5軸碰撞
當涉及到創建5軸刀具路徑時，通常需要在更高的速度和進給速度下進行折衷，并最大限度地降低碰撞的風險。目前市場上有很多的軟件工具可以幫助消除這種情況。通過相應的碰撞避免軟件，可以加載零件和工具的三維模型，并且程序會在工具每移動一次，以查看它是否會遇到任何問題時提前看到。
5軸加工技術不僅是制造能力的體現，更是企業邁向高端制造的必經之路。它通過多維度的運動控制和智能化的加工策略，為復雜零件的精密制造提供了完美的解決方案。
